一、配置概述：

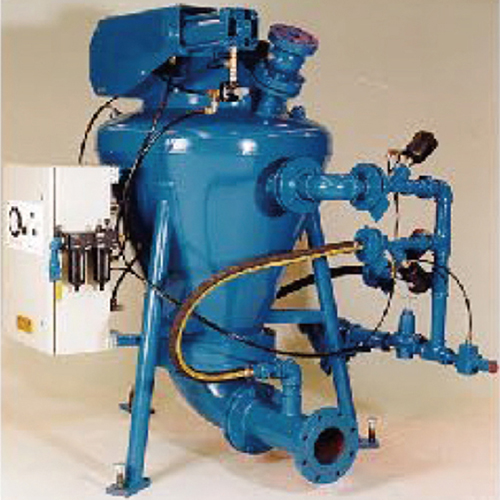

    克萊德PD泵屬于氣力除灰設備的一種濃相氣力輸灰的倉泵，其主要由泵體與底部彎頭組成，其泵體內部采用特殊設計，外圍管路的組合進氣有助于對物料整體輸送。在底部彎頭與泵體之間配有進氣流化盤組件，泵體的肩部和彎頭的尾部有壓縮空氣進氣點，彎頭尾部增設的這一路進氣點，進氣點對物料形成一個有效的推力，而流化盤組件經過一個氣動控制閥與壓縮空氣相連接。彎頭出口位置可設置一臺出料閥，PD泵的此種配置具有多點進氣和流化充分等特點，能確保物料在輸送前進行充分流化，進而使其輸送可靠并保持穩定。

二、工作方式：

    當用戶需要將PD泵投入運行時，可將所有的啟動條件滿足后即可啟動。系統初始狀態下出料閥常開狀態，在系統啟動后出料閥關閉，同時排氣閥門將打開，以使空氣從泵內排出后使泵體內形成負壓狀態，此時管路上的出料閥關閉以阻止物料通過輸送管線被吸人輸送管道，此后倉泵的進料圓頂閥打開，物料在自重和重力作用下落人泵中。在物料填充的過程中泵內料位計被覆蓋并觸發后，其標志泵已充滿物料，此后經過一個短延遲，使泵被充滿，然后排氣及進料圓頂閥依次關閉。當進料和排氣閥都已關閉并且密封后，出料閥此時會打開，出料閥打開并且到位后進氣閥將打開。隨后壓縮空氣將進入輸灰泵內，將灰通過管道輸送到灰?guī)臁．?dāng)物料被輸送至灰?guī)旌?，發出輸送管道壓力下降的信號，輸送空氣閥關閉，完成一次循環。

三、系統特點：

   此輸送泵用于輸送干燥粉體物料，管徑根據輸送距離、物料性質、系統出力進行綜合性選擇，其屬于0壓啟動輸送的濃相氣力輸灰系統，空氣耗氣量低輸送能力大；它可采用多臺并聯布置，自主獨立運行胡不影響。 它常布置在中間倉下，用來輸送靜電除塵器的粗細灰和已經摻入空預器、省煤器粗灰的混合灰等。用于輸送大出力、長距離、重物料、顆粒狀物料的輸送泵。由于特殊的配置以及下彎頭出料縮徑的方式，有效的解決了出料速度快的難題，它易控制、不積料、濃相等等特點，得到了廣泛的應用。

四、規格說明

1、型號說明

SCP泵的規格種類很多，多以A/B/C表示；例80/12/8 MD泵。

A：該泵的容積，以立方英尺為單位?！?0’即為80立方英尺，約為2.3立方米。

B: 該泵的入口閥公稱尺寸,以英尺為單位?！?2’即為12英尺，為300毫米。

C：出口管道的尺寸，以英尺為單位。‘8’即為8英寸，為200毫米。

2、單泵出力計算（以重量計）

在滿泵輸送下，單個泵在滿泵的輸送重量為：（灰的重量）=（泵的容積）X（物料的容重）X（120%）
