一、產品說明

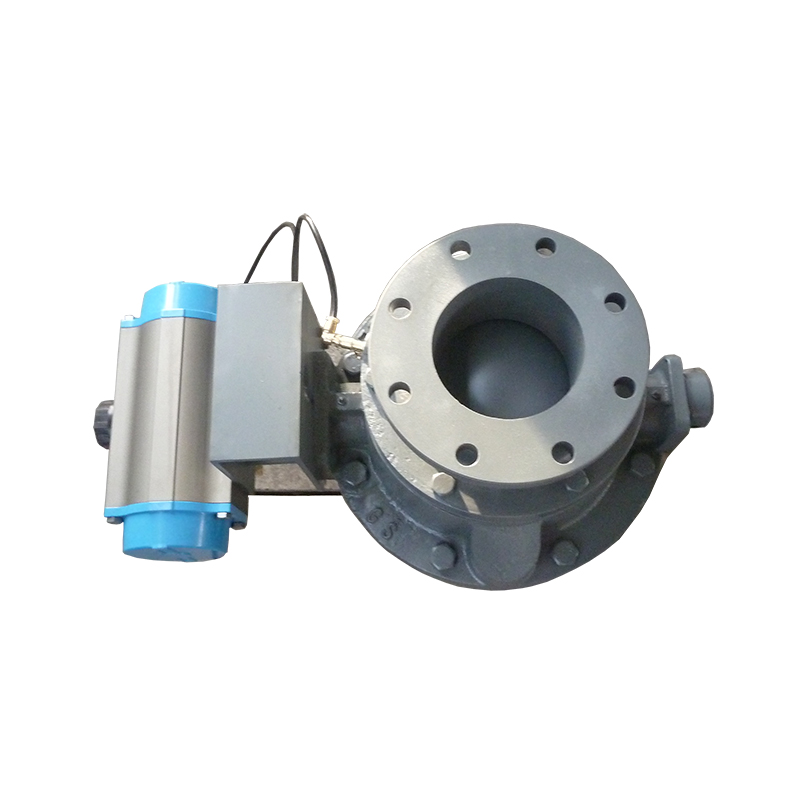

圓頂閥是一種新型的快速啟閉閥門，是目前國際上燃煤電廠輸灰系統中使用數量最多、使用效果非常有效的關鍵性閥門。主要應用于電力、冶金、化工、食品、制藥等領域氣力輸送系統中的干灰、干粉物料的進料口、出料口、排氣口、助吹口、排堵口及管道切換的開關控制。產品的優良性能在多年的市場運作中得到充分驗證，贏得了廣大客戶的信賴。

二、工作過程

1. 在正常狀態下，圓頂閥關閉并密封。

2. 當控制該閥的電磁閥得電后，打開圓頂閥的氣路被接通，氣流進入氣缸的前側，氣缸活塞向氣缸后端移動；氣缸后端的氣被排除從快排閥進入大氣，圓頂在轉臂的帶動下，向打開方向轉動。

3. 在圓頂轉動過程中，被轉臂調整螺栓壓下的限位開關的觸頭，逐漸伸長。當伸長的長度滿足限位開關內部氣路連接轉換長度時，密封圈的壓縮空氣被排入大氣，密封圈內也沒有壓力。在打開的過程中，密封圈自然收縮，不會與圓頂之間有磨擦。在6毫米行程的這個過程，密封圈內的氣被全部放掉。

4. 在活塞移動到氣鋼底部時，圓頂閥被完全打開。

5. 當電磁閥失去電時，圓頂閥關閉的氣路被接通。

6. 空氣將進入氣鋼后端，推動活塞向前運動，轉臂帶動圓頂旋轉、關閉。

7. 被轉臂調整螺栓壓下的限位開關的觸頭長度逐漸縮短。當縮短的長度滿足限位開關內部氣路連接的轉換長度時，壓縮空氣進入密封圈內并被接到壓力開關的進氣口；壓力達到一定壓力后，壓力開關被接通，信號將被反饋到柜內。

三、產品特點

1. 啟閉靈活、閥芯無沖刷 圓頂閥在開關過程中，閥芯與特制的橡膠密封圈保持有0.8～1.5mm。間隙，閥芯動作時與密封圈無接觸、運行阻力小、轉動靈活、可靠，密封圈的使用壽命長；閥門開啟時，料口全流通無阻擋，避免了物料對閥芯的直接沖刷。

2. 密封嚴密、性能優良 圓頂閥的密封采用特制可充氣式橡膠密封圈，密封性好。當圓頂閥處于關閉狀態時，橡膠密封圈充氣、膨脹，緊緊包裹在球面閥芯上，形成一個非?？煽康拿芊猸h(huán)帶，密封嚴密，從而能有效截?cái)喙艿纼?nèi)物料的流動。

3. 選材考究、工藝科學 閥芯是圓頂閥的核心部件，根據使用工況的不同采用不同的耐磨材料，使產品具有耐磨、耐沖刷等特性；閥芯光滑堅硬的表面，保證了閥芯與橡膠密封圈的緊密接觸，實現了密封的配置。

4.  運行可靠 圓頂閥的氣動執行器采用直行程氣缸或旋轉氣缸驅動，回轉輸出，性能可靠，輸出扭矩大，可滿足在惡劣工況條件下工作。

5. 物料適應性好，從-20℃至400℃。使用壽命長，在兩個大修期間可運轉50萬次以上。

6. 維護量低，從而降低了維護成本。
