一、產品介紹

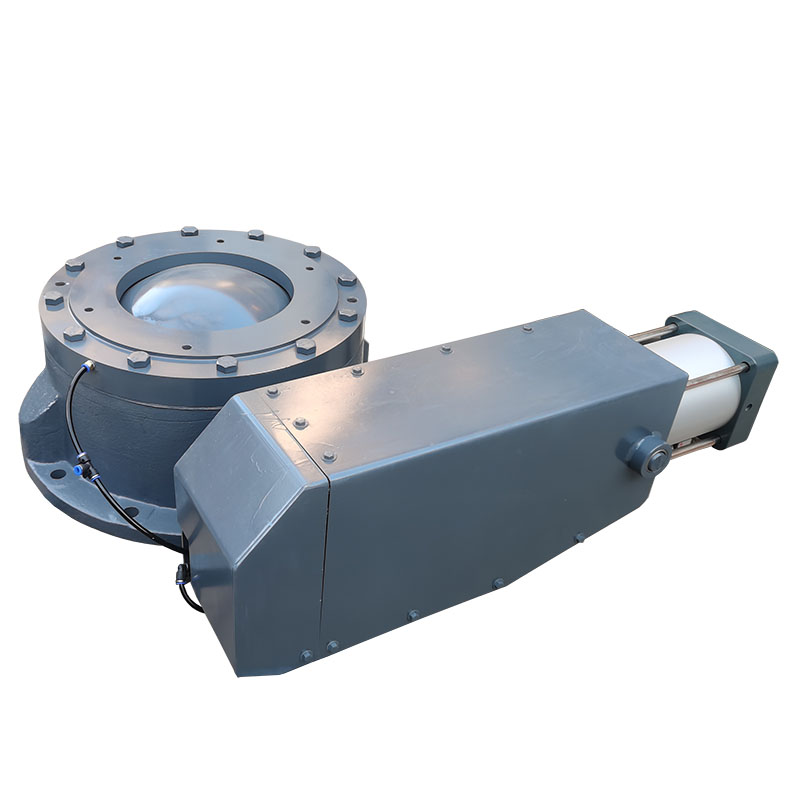

克萊德進料圓頂閥由于它其獨特的性能，被大多粉體物料輸送用戶廣泛應用在物料輸送系統，在作為一個完整閥門的同時，它的任何一個部件也可以作為獨立的產品單獨使用和替換。它能夠有效的切斷流動料流或者靜止料柱，然后關閉后能夠?qū)崿F(xiàn)密封，確保零泄露。在圓頂閥內嵌具有高彈性可膨脹密封圈，其內若陷入物料顆粒，在密封圈充氣膨脹后會包裹陷入的物料，形成有效柔性密封。

圓頂閥內部配備有插入式密封圈，他所設置的外部控制氣路會對插入式密封圈供氣氣路設置出一路分支引入至控制箱/柜內壓力開關，通過壓力開關將采集的壓力高低將其轉換成電信號進入PLC或控制部分，從而檢測密封的好壞，使用人員可以進行實時監測并參與自動控制。

圓頂閥規格分類通常DN50、DN80、DN100、DN125、DN150、DN175、DN200、DN225、DN250、DN300、DN400幾種類型，DN后的數值標識與管道、法蘭相匹配的尺寸。

二、產品優點

1. 充氣式軟密封，此種柔性密封效果極好，能夠保證零泄露。

2. 圓頂閥泄壓后啟閉，動靜部件無摩擦，快速輕便。

3. 采用曲軸設計，全口徑無阻礙流動，便于下料。球頂切向切斷料栓，有效減小磨損。

4. 在線監測密封壓力，并在故障時自動報警。

5. 只需更換密封圈，無需更換整個閥門，維護簡便，成本低 。

6. 多種配置選擇，適應特殊場合（如高溫、高壓等）。

三、產品要求

1. 必須保證插入式密封圈的充氣壓力大于閥下容器的工作壓力0.15Mpa；

2. 通常情況下，標準圓頂閥開啟時，圓頂閥進出口兩側的壓差小于0.05Mpa（或更?。?。如果該壓差增大，必須使用非標準設計；

3. 在圓頂閥打開時的放氣口應當配帶快速排氣閥，當密封圈的圓頂關到位后，立刻充氣密封。圓頂閥開啟前，插入式密封圈通過快排閥迅速排氣泄壓，然后立即開啟圓頂閥。當圓頂閥在內外有壓差工況下開啟使用時，圓頂閥開啟必須在0.3-2.0秒內完成，在氣缸設計有速度的調整點；

   如果管路式圓頂閥水平安裝，必須保證圓頂閥在開啟狀態時，圓頂處于閥的上半部；

4. 在使用時，必須保證圓頂閥密封信號是真實的否則密封圈損壞后閥門仍可繼續運行將磨損球頂、頂板以及其他組件。

四、日常維護

• 每周：設備巡檢，觀察運行狀況。

• 每月：給圓頂閥軸和軸承添加潤滑脂，潤滑脂注入口在圓頂閥閥體上。

• 每年：檢查圓頂和插入式密封圈的磨損情況；檢查圓頂閥軸的磨損情況，更換軸承密封組件；檢查氣缸筒的劃痕、點蝕、銹跡等。這些會使氣缸的密封很快失效；檢查圓頂閥的限位開關。
