一、產品概述

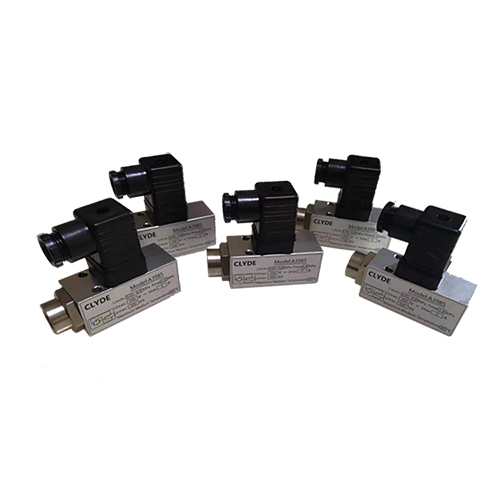

克萊德壓力開關A3985是氣力輸送行業中常用的壓力開關元件，它采用高精度、高穩定性能的壓力檢測電路，再經機械微小調整后的可控處理技術，有效的實現了對介質壓力信號的檢測、反饋、報警和控制信號輸出。通過外圍線路的變換壓力開關可以行程多種場合、功能的產品形式。它應用范圍廣泛，它可用于石油、化工、冶金、電力、供水等領域中對各種氣體、液體的表壓、絕壓的測量控制，是工業現場理想的智能化測控儀表。壓力開關廣泛用于航空航天和軍工領域，在系統中采集準確、穩定、安裝簡便等特點得到了用戶的親睞。

二、技術參數

• 工作粘度：<1X10m/s

• 外殼防護等級：IP65(DIN40050)

• 環境溫度：-25~55℃

• 介質溫度：-25~80℃

• 接口方向：壓力接口垂直向下

• 抗震性能：Max:150m/s

• 重復性誤差：≤1.5%

• 觸點容量DC 250V 0.2A (阻性) 1250VAmax

• AC 250V 3A (阻性)

三、特點

1. 結構小型空間占有率小；

2. 震性能特別好；結構簡單易維護；

3. 接線方便。

四、設定值的調整

1、不可調切換差的控制器設定值調整步驟。舉例說明如下：

例：選用0.01~0.2MPa的控制器，要求將壓力下降至0.1MPa（上切換值）；

發出觸點信號，其操作步驟如下：

1.1 將產品旋入壓力校驗臺的螺紋接口上。注意必須用扳手夾持傳感器的平面部分，可有效防止開關殼體與傳感器發生相對轉動。

1.2 將電纜導線接入插頭中，電纜另一頭接上萬用表。

1.3 將壓力加至0.1MPa，此值可以從標準壓力計中讀出。1.4 松開鎖緊螺釘，用5mm內六角螺釘扳手，順時針旋動設定值調節六角槽，使設定值由小變大，直至開關觸點在0.1MPa處切換。
