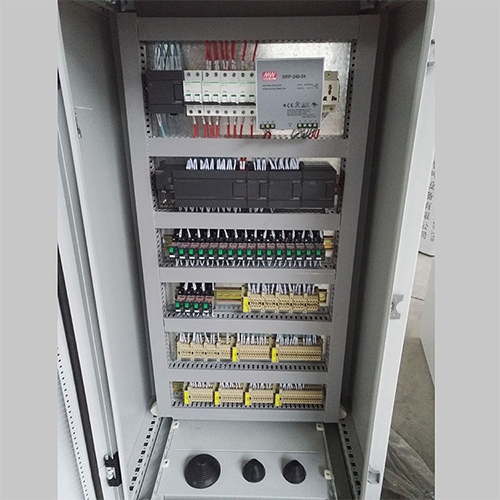

PLC控制柜是一種用于工業自動化的增強型計算機。這些控制器可以實現特定過程、機器功能甚至整個生產線的自動化。

PLC控制柜是如何工作的？

PLC控制柜從連接的傳感器或輸入設備接收信息，處理數據，并根據預先編程的參數觸發輸出。

PLC控制柜可以根據輸入和輸出，監控和記錄操作時間數據，如機器生產率或工作溫度、自動啟動和停止過程、機器故障時的報警生成等。PLC控制柜是一種靈活而健壯的控制解決方案，幾乎適用于任何應用。

PLC與工業計算機、微控制器和其他工業控制解決方案的主要區別在于：

I/O—PLC的中央處理器存儲和處理程序數據，但I(xiàn)和O模塊將PLC連接到機器的其余部分；這些I/O模塊向CPU提供信息并觸發特定結果。輸入和輸出可以是模擬或數字；輸入設備可以包括傳感器、開關和儀表，而輸出設備可以包括繼電器、燈、閥和驅動器。用戶可以混合和匹配PLC的輸入/輸出，以獲得適合其應用的正確配置。

通信-除了輸入和輸出設備，PLC控制柜可能還需要連接到其他類型的系統；例如，用戶可能希望將PLC控制柜記錄的應用程序數據導出到監視和數據采集系統，該系統監視多個連接的設備。PLC控制柜提供了一系列的端口和通信協議，保證了PLC控制柜可以與其他系統進行通信。

人機界面-為了與PLC控制柜實時交互，用戶需要一個個人界面或人機界面。這些操作員界面可以是簡單的顯示器，帶有文本讀數和鍵盤，或者更類似于消費類電子產品的更大的觸摸屏面板，但無論哪種方式，它們都允許用戶實時查看和向PLC控制柜輸入信息。

PLC控制柜功能：

在物聯網時代，工業4.0可編程控制器需要通過web瀏覽器進行數據通信，通過SQL連接數據庫，甚至通過mqtt連接云數據。

集成可編程控制器

集成的PLC控制柜將控制器與人機界面面板集成在一起，創建了一個緊湊且易于使用的自動化解決方案。用戶不再需要建立PLC控制柜與面板之間的通信，可以在單一的軟件環境下進行梯形邏輯編程和人機界面設計。該集成方法節省時間，減少布線，并且降低購買多個設備的成本。

如何編程PLC控制柜：

PLC控制柜程序通常寫在計算機上并下載到控制器上

大多數PLC編程軟件提供梯形邏輯或“C”編程。梯形邏輯是一種傳統的編程語言。它模擬電路圖，從左到右讀取邏輯“步驟”。每個橫檔代表一個由PLC控制的特定動作，PLC從一個輸入或一系列輸入（觸點）開始產生一個輸出（線圈）。由于梯形邏輯的可視化特性，它比許多其他編程語言更容易實現。

“C”編程是近來的一項創新。

一些PLC制造商提供控制編程軟件。

PLC控制柜有哪些不同類型？

除了上述的傳統PLC，還有變體，包括PLC + HMI控制器。
