圓頂閥又稱氣動圓頂閥、倉泵進料閥、放空閥、充氣圓頂閥、充氣進料閥，能切斷進入壓力罐的流動物料流或靜止物料柱，然后關閉實現密封。從而保證壓力罐的填充率為0，不依賴于發送罐的物位計，控制原理簡單可靠。

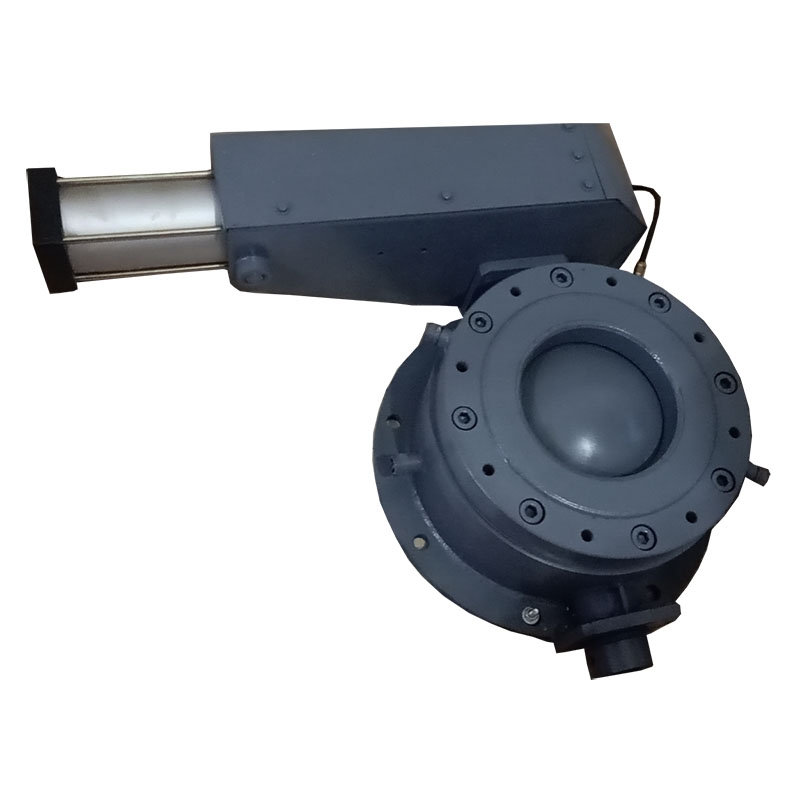

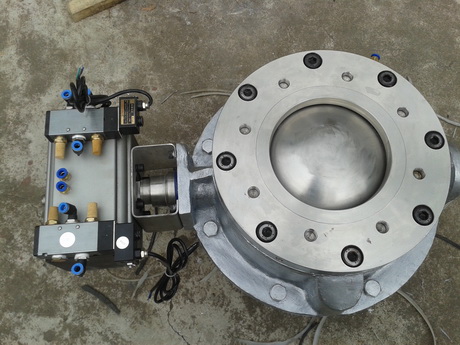

圓頂閥主要由閥體、圓頂、頂板、曲柄臂、限位開關和氣缸組成。本產品的積極有益效果是: 適用于各種工業粉末或顆粒物料的氣力輸送或注射系統，具有密封性好、操作簡單、通過性好、智能保護、維護簡單、使用壽命長等優點。

圓頂閥怎么保證在高溫下工作

高溫圓頂閥形成的圓頂為中空結構，圓頂上設有進水口和出水口與中空結構連通，形成圓頂水冷系統。圓頂內設置中空結構，形成水冷系統，可以大大降低部件溫度；此外，與穹頂相鄰的機柜頂板和下環形支架也設置有中空結構，形成水冷系統，使相應部件能夠在高溫工況下正確工作；紐蘭克萊德氣動圓頂閥閥芯是批發的，充氣密封圈和頂板的組合結構以及水冷系統可以保證密封圈在高溫工況下達到密封效果。

圓頂閥的特點：

1.無摩擦開合，易于開啟，不易堵塞，保證密封面在開合過程中無摩擦損失; 開合快速。

2.關閉后，密封充氣，柔性密封圈在高壓作用下靠近穹頂，接頭表面呈帶狀，密封性能良好。

3.曲軸設計，全面開啟流量閥，穹頂閥密封保護。

4.密封壓力自動監測和報警功能，確保良好的密封性;

圓頂?shù)慕Y(jié)構：

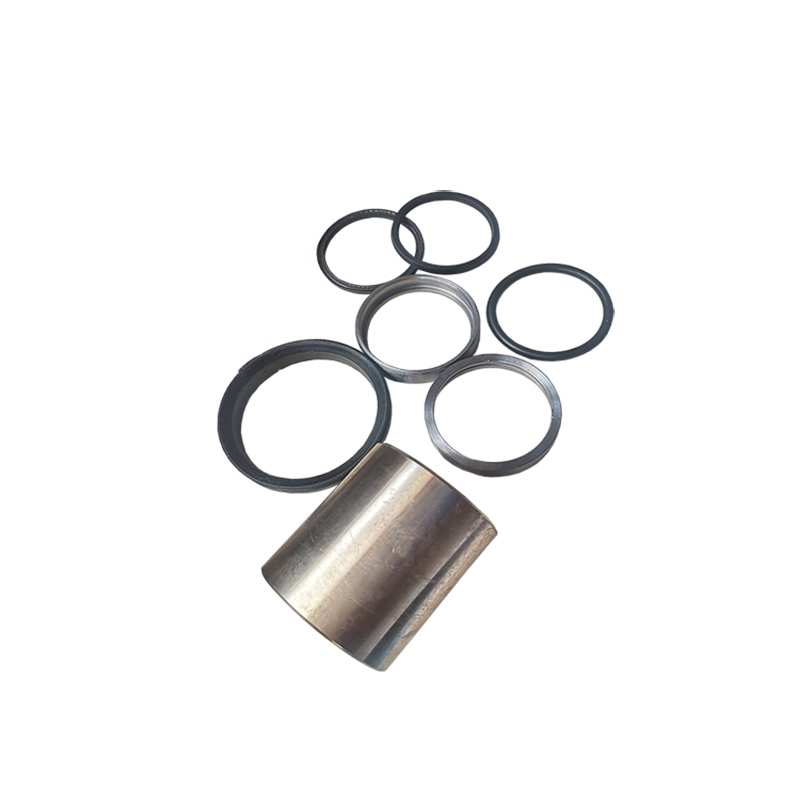

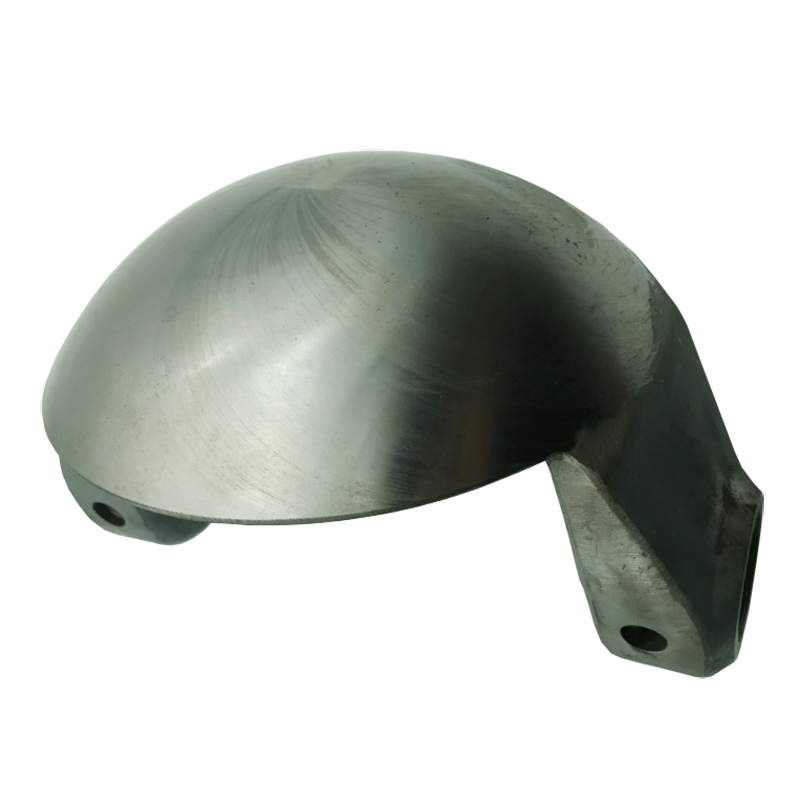

穹頂采用的密封結構，密封圈與穹頂在正常壓力下不接觸。密封圈由彈性橡膠材料制成，嵌入于穹頂閥的閥體內。密封氣源可以通過約5毫米的圓柱孔與密封腔體連接。閥芯采用球面穹頂，閥體與閥芯的接觸面加工成球面，配合處間隙約為1毫米。閥芯固定在軸銷上并與曲柄連接，圓頂閥由連接到曲柄的執行機構開啟和關閉。當穹頂閥需要關閉時，穹頂先向上旋轉至材料孔口中心的垂直位置，加壓密封氣體充入密封腔內，密封圈受壓膨脹，穹頂緊密接觸以實現密封關閉; 當穹頂閥需要打開時，密封腔內的加壓氣體須先排放到大氣中，密封腔內的卸壓變?yōu)檎毫Γ芊馊ψ匀皇湛s，穹頂?shù)呐浜喜课幻芊忾g隙約為1 mm，曲柄轉動穹頂90度，閥門打開。
