一、產品說明

克萊德圓頂閥包括閥體、頂板、圓頂、軸承、密封圈、套環、支撐環，套環上端有安裝槽,槽上裝有支撐環和密封圈,密封圈通過頂板固定在閥體上。密封圈內還有一個支承環,支承環與密封圈套用,與密封圈形成一氣室,閥體上還開有一充氣孔,充氣孔與支承環上的氣孔相通。密封圈在未充氣時與閥板之間有1至2毫米的間隙。

二、產品特點

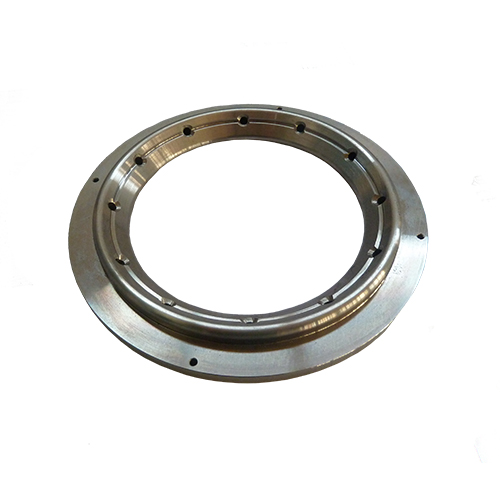

克萊德圓頂閥支撐環是機加工部件，材質通常為Q235，它是與密封圈配合使用的。它的生產尺寸精度直接決定了密封圈裝配的密合性，又對密封圈起到了支撐的作用。因密封圈工作時需充氣，所以支撐環根據充氣的需要周圍合理化設計了360°通孔，進而能夠使密封圈充氣均勻。

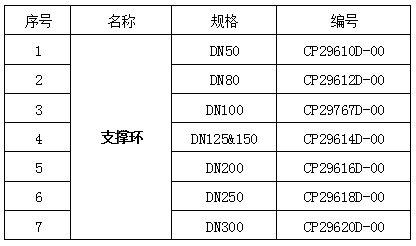

三、采購須知
