一、產品概述

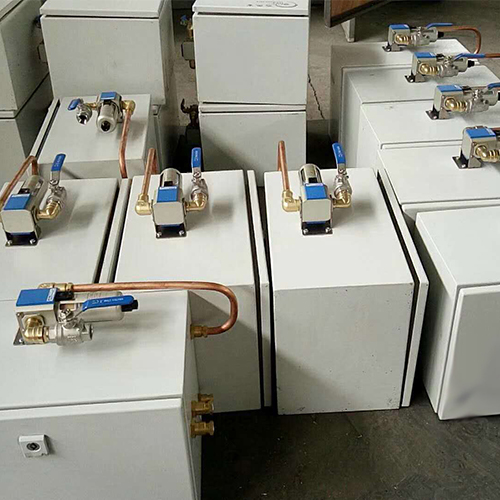

本圓頂閥控制箱是對于氣動執行機構進行控制的一種電磁閥控制箱，它包括外殼箱體，并且箱體內設有接線端子、電磁閥、匯流板、PU管接頭、控制接線圖以及門板控制開關，箱體的外部設置有過濾調壓器，用來對氣源的過濾。箱體的頂部可根據現場環境設置防雨帽、雙層門，箱體的底部設有穿板接頭，用來對外部執行器氣源控制的出氣管。本控制箱能夠有效的防止水氣進入箱體內部，能夠保護箱體內的電器元件不受潮氣的影響。

二、設計參數

1、提供現場閥門的數量以及執行器的品牌種類；

2、提供現場使用環境；

3、提供現場控制電壓；

4、提供現場執行器氣源接口。

三、電磁閥原理

電磁閥氣動執行器以壓縮空氣為動力源，將PLC控制柜輸出至電磁閥控制箱的控制信號轉換為氣壓信號加到氣動執行機構上進而驅動閥門，實現連續或定時的邏輯性開關動作，電磁閥啟動執行器可配用各種電氣元件以及外圍電路來實現多種控制功能，滿足控制系統對電磁閥提出的各種特殊要求。即電氣元件和外圍電路可以使到電磁閥的功能更完善、更合理、更齊全，適用于除灰倉泵控制箱。
