一、產品概述

圓頂閥是一種新型的快速啟閉閥門，是目前國際上燃煤電廠輸灰系統中使用數量最多、使用的關鍵性閥門。主要應用于電力、冶金、化工、食品、制藥等領域氣力輸送系統中的干灰、干粉物料的進料口、出料口、排氣口、助吹口、排堵口及管道切換的開關控制。產品的優良性能在多年的市場運作中得到充分驗證，贏得了廣大客戶的信賴。

二、產品參數

啟閉靈活、閥芯無沖刷 圓頂閥在開關過程中，閥芯與特制的橡膠密封圈保持有0.8～1.5mm。間隙，閥芯動作時與密封圈無接觸、運行阻力小、轉動靈活、可靠，密封圈的使用壽命長；閥門開啟時，料口全流通無阻擋，避免了物料對閥芯的直接沖刷。

密封嚴密、性能優良 圓頂閥的密封采用特制可充氣式橡膠密封圈，密封性好。當圓頂閥處于關閉狀態時，橡膠密封圈充氣、膨脹，緊緊包裹在球面閥芯上，形成一個非?？煽康拿芊猸h(huán)帶，密封嚴密，從而能有效截?cái)喙艿纼?nèi)物料的流動。

三、技術要求

快速排氣閥顧名思義就是將空間內的空氣能快速排出的一種閥門，克萊德圓頂閥快速排氣閥與圓頂閥氣缸進行配套，采用螺紋連接方便與其配套的接頭。其外部殼體為球墨鑄鐵QT450材質，內部有專用膜片進行配套組裝，其密封使用性能在漫長的現場使用中得到了充分的肯定。

本快速排該閥一般安裝在靠近密封圈和氣缸的管路上，使密封圈和氣缸的反向空氣直接迅速排出，達到保護密封圈和氣缸快速換向的目的，適用于要求氣缸快速運動的場合。

氣閥主要用于氣力輸灰行業，裝配在克萊德圓頂閥氣缸上。氣缸桿的拉伸收縮動作依靠的是壓縮空氣注入的缸體腔內來實現，氣缸腔內通過密封組件將內部分割為兩個獨立的密閉空間A、B，A進氣B排氣，B進氣A排氣，從而實現了氣缸的開關動作，但在動作的同時速度與排氣有直接的關系，因此快速排氣閥的出現有效的解決了速度的問題。

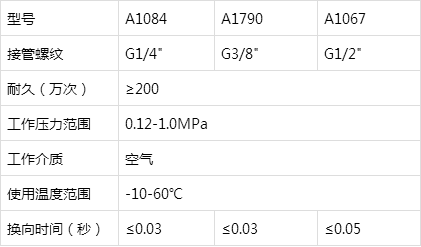

四、規格參數
