一、產品說明

圓頂閥通常用于氣固兩相注入或輸送管道和罐體，以實現切斷或關閉的功能。當圓頂閥的密封腔為恒壓時，閥芯不與閥體和密封環接觸，閥門開關作用不會對各部件磨損。密封腔填充后，密封圈膨脹以實現密封，并將殘留在圓頂上的粉末擠壓到密封球體中，防止密封環和閥體在流動時的磨損。圓頂閥的密封圈安裝在閥體上，閥體是與圓頂閥芯接觸的部件，即使發生磨損，也便于拆卸、裝配和維護。在長期生產中，密封接觸面和穹頂會出現輕微磨損，但密封腔填充后，充氣密封環將自動補償磨損量，因此圓頂閥的磨損極限遠大于任何其他類型的閥門，密封效果更好，使用壽命更長。

二、產品介紹

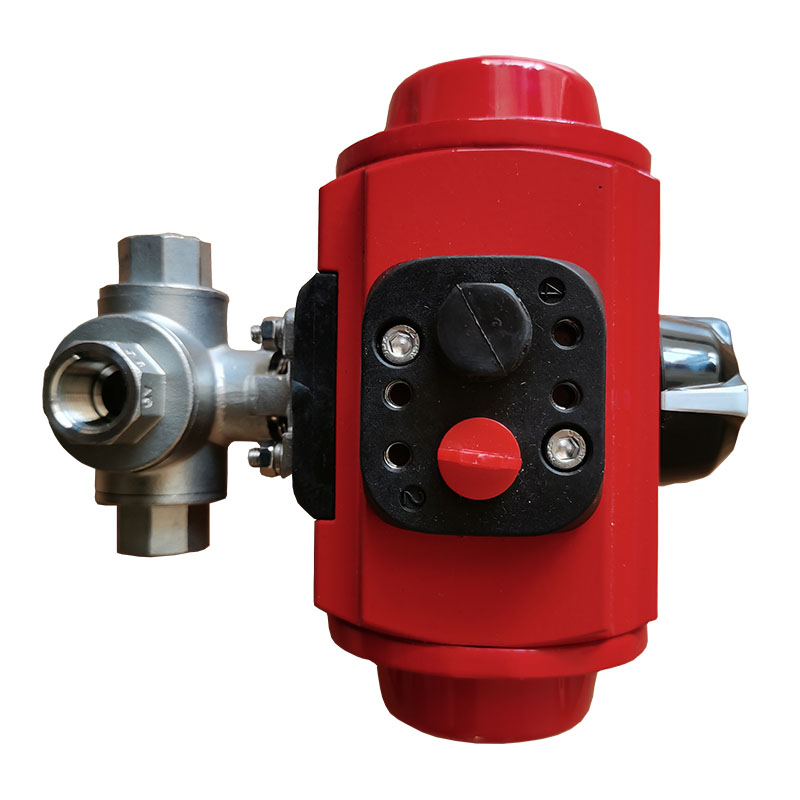

高壓圓頂閥高壓三通是主要用于管路中油液的流通與截止，采用鍛造閥體，嵌入式下游閥座，滲碳加硬處理的閥桿，根據材料彼岸花的不同可達到單向或雙向密封的要求。執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。

三、產品特點

• 承壓高、密封性能好

• 內腔流阻損失小

• 外型小巧美觀

• 試用于液體與氣體的管路

四、產品參數

空氣驅動：5~7bar

公稱通經：10~50mm

公稱壓力：10.0~50.0MPa

適用溫度：-29~+300℃

連接方式：法蘭、對焊、內螺紋、卡箍

閥結構：三通L、三通T

閥體材質：316L、316、304、304L、WCB

閥芯材質：316L、316、304、304L

密封材質：PTFE、POM、PEEK、BODY

適用介質：高壓氣體、液體

五、產品保養

①要經常檢查管道有沒有鐵銹、焊渣、臟物、塵士。

②要經常檢查支承，自重較大及有震動場合的支承架。

③氣源不能有故障。

④閥體與上閥蓋連接處密封墊使用久了，要及時更換，更換時只需卸下上閥蓋就可安放新的密封墊；

⑤填料函如有滲漏要及時更換密封填料，更換時將閥桿脫開，壓板和填料壓蓋取下，即可裝入新的填料；

⑥定期檢修；

⑦長期停放時，應裝上連接法蘭的保護罩，所以接口都要用塑料塞堵上。停放時，保證閥整體的垂直性或水平位置；

⑧不要將閥支承在敏感部位，如閥門定位器、接頭、連線等處。
