在氣力輸送系統中，壓縮空氣是整個輸送系統中主要的動力來源。氣力輸送主要作用于粉體物料的位置移動，則將粉體物料從A點移動至B點的一個過程。而在這個位置移動過程中要根據行業技術要求對粉體物料進行氣化、流化等方式，物氣混合度的控制。為了能夠?qū)Σ煌c(diǎn)位、不同距離的物料進行注入壓縮空氣，一種獨特并且適用于氣力輸送行業的閥門誕生了。它就是克萊德止回閥、逆止閥、單向閥，雙胞胎三兄弟。其實這三個閥門是一個物品，只不過名字有區別但意義相同。

一、  工作原理

克萊德止回閥、逆止閥、單向閥是專注于氣力輸送行業發展出的一種閥門，它也可適用于其他行業。止回閥是由閥體和閥芯兩大部分組成，而閥芯由螺栓、板芯、壓碗、膜片等組合而成?？巳R德止回閥打開時是從進口端進入壓縮空氣，通過壓縮空氣介質的壓力產生的作用力，對內部單向閥閥芯的膜片進行壓制，此時膜片與板芯之間產生縫隙，此時壓縮空氣通過縫隙進入至出口端下面的設備或容器。而當閥門出口端的壓力大于閥門上側進口端的壓縮空氣時，或者閥門進口端、出口端兩側壓力均接近于零時，前者會因?yàn)殚y門出口端壓力過大而強制使膜片復位，后者則靠自身膜片的回彈性自行復位，兩種復位方式完全實現了阻斷介質倒流的可能。

二、  安裝注意事項

1、因?yàn)殚y芯中的膜片屬于橡膠材質，在單向閥安裝使用前請將進氣管道清理干凈，以免壓縮空氣夾雜著雜物進入單向閥，對膜片形成卡澀或磨損；

2、 因閥芯板芯屬于過濾網透氣形式，如介質中雜質較大、較多且濕度很大，很容易對板芯卡塞、粘連，所以不適宜采用此逆止閥。

3、再安裝過程中請注意閥門閥體上的標識，安裝一定要正確。因?yàn)槟嬷归y是控制氣流只向一個方向流動，而不能反向流動的閥所以氣流方向如標識方向。

4、逆止閥采用管道式結構，便于安裝在氣路管道上。

5、該閥結構簡單，無需特殊的維護。

三、  使用位置

克萊德止回閥是廣泛應用在氣力輸送行業中的閥門，它主要是與壓縮空氣介質相作用而工作。氣力輸送倉泵做為一個粉體物料輸送的設備，倉泵泵體有壓縮空氣進入口，而為了保證粉體物料進入壓縮空氣母管管道內，在壓縮空氣進入倉泵之間先通過止回閥，這個通常在氣力輸送行業中叫做倉泵流化進氣閥。

而在氣力輸送管道管線上同等的距離安裝一個止回閥，一直到達管道末端，這種配置我們叫做延程補氣閥。因?yàn)檠映萄a(bǔ)氣閥的作用是使氣力輸送過程中輸送模式形成一個濃相輸送，我們又叫做濃相穩定器。在倉泵上方灰斗環形安裝環形進氣，就沉積在灰斗內的物料形成一個松散的作用，我們又稱之為灰斗流化閥。

克萊德止回閥在氣力輸送行業中由于其獨特的結果和耐用的品質，使用位置不同，范圍不同，功能的不同也造就了人們的稱呼有所不同。

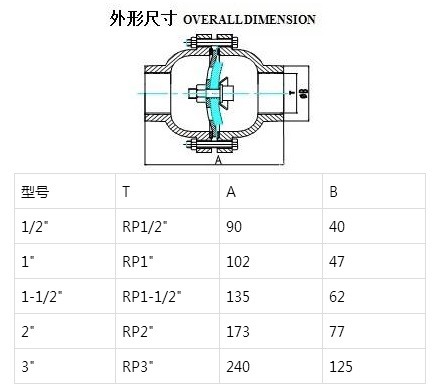

四、  尺寸對照表

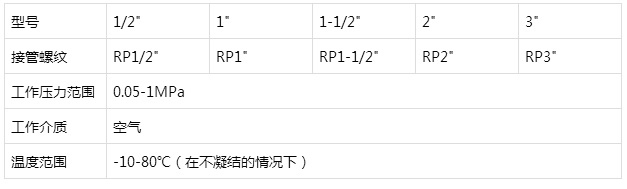

五、    規格參數
