一、產品概述

庫頂切換閥三通根據名稱的字意可大概而知，安裝在庫的頂部，而庫大致可分為水泥制灰?guī)旌弯撝苹規靸煞N。切換閥三通是代表三路可切換的功能形式，它主要使用在氣力輸送系統中。電廠鍋爐所燃燒的煤粉，通過氣力輸送設備收集輸送至所需的終端灰?guī)?。在氣力除灰行業中，灰?guī)靹t是氣力輸送設備的輸送終端，即目標灰?guī)臁?/p>

二、庫頂切換閥作用

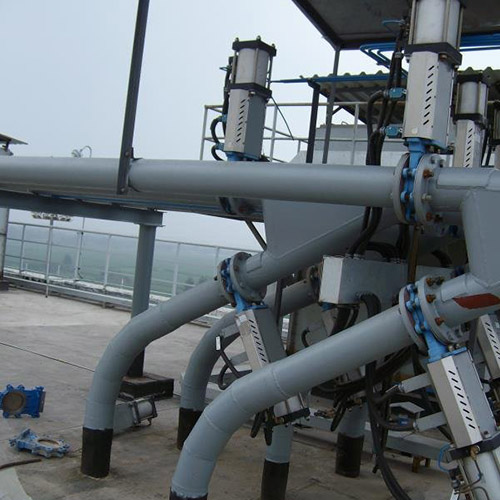

由于電廠場內庫頂采用分選系統，通過灰?guī)鞄祉敳糠诌x設備將粉煤灰分為三種粒度，分別為細灰、原灰和粗灰三種，所以廠內通常都是建造三座灰?guī)煊脕韺Ψ勖夯疫M行分類儲存。其氣力輸送管道全部統一布置在庫頂頂部位置，由于三座灰?guī)觳⑴沤ㄔ?，輸送管道橫穿三座灰?guī)?，致使采用庫頂切換閥三通和切換閥的組合后就可進入任何一個灰?guī)臁?/p>

三、庫頂切換閥優點

庫頂切換閥三通安裝在氣力輸灰系統管道上，與閥門的裝配組合可作為灰?guī)熘g切換裝置。此三通的優點在于墻體內采用耐磨厚壁管道，介質不會卡阻堵塞，并且具有全通徑流通特性，其擴容的密封結構。此種類型的庫頂切換閥三通是具有精密構造，工藝性好，結構緊湊等特點，有防磨損和外漏加補功能，因而壽命更長。

四、庫頂切換閥原理

庫頂切換閥三通為法蘭式連接，兩個出口裝有氣動閥門，通過閥門的打開、關閉使得閥門上圓口跟通徑做完全脫離和相吻合的動作。庫頂切換閥三通主要用于改變流體方向的，用在主管道要切換分支的管道處?？梢园垂軓酱笮》诸悺Ｒ话阌锰间?，不銹鋼材質制作。由于庫頂切換閥三通是流體沖刷的主要位置，所以說庫頂切換閥三通必須要求耐磨、耐溫、耐腐蝕，密封性一定要好。

五、庫頂切換閥三通的控制

庫頂切換閥三通在施工安裝前已經根據項目的要求初步制定了其控制方案，對于庫頂切換閥氣動閥的控制即為三通的工作控制。庫頂切換閥控制箱是控制基本的配置，控制箱內裝有氣動執行器電磁閥，通過硬接線的形式將信號傳送至遠方控制室內PLC控制柜，PLC控制柜在通過與工控機通訊后采用上位機控制。

六、庫頂切換閥三通的控制方式

對于庫頂切換閥三通控制，即氣動切換閥的控制通常采用半自動半人工控制。半自動控制為通過PLC內部程序?qū)規旄吡衔恍盘栠M行采集，若庫滿自動切換，以保證整套系統的運行安全。而多半情況下是采用人工直接干預，由于工程師的系統設計，無需人工去庫頂手動切換，只需從上位機系統上進行按鈕點擊即可完成，方便、直觀、快捷。
