一、產品說明

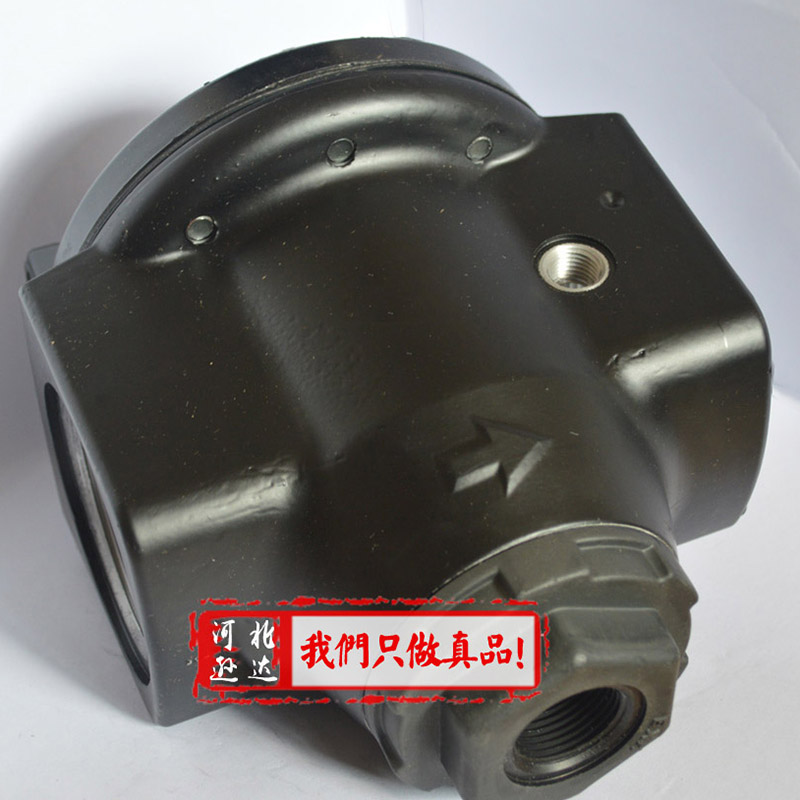

通用型調壓閥，在管道流量和壓力發生變化的時候，能正確快速的做出反應，接口尺寸1-1/2“2“，入口壓力Z高31bar，出口壓力范圍0.3-17bar，鑄鋁材質，壓力表接口1/4“，該系列產品需與其他調壓閥配套使用，溢流型或非溢流型，壓力表和安裝框架可選，可提供維修包。

二、使用范圍

調壓閥主要用在水泵出口，防止介質倒流。高層建筑給排水、消防、空調等泵房系統。該產品具有能消除噪聲的特大有點。結構長度短、重量輕、密封性能好。但阻力大于全流量的節能消聲止回閥。泵前消聲止回閥鐵殼銅芯適合用于給、排水管道，閥瓣采用進出口兩端中心軸導向，啟閉靈活，可水平定裝或垂直按章。閥瓣采用彈簧加載，其快速關閉能有效地減小水錘壓力，密封性能好，關閉無噪聲。它具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等特點。這種類型的閥門的作用是只允許介質向一個方向流動，而且組織方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

三、工作原理

調節指揮器的絲桿，給定閥后壓力（為一定值）。此時噴嘴與擋板位置處于平衡，噴嘴輸出的壓力一定，調節閥膜頭的壓差衡定（膜片上下壓差），閥的開度保持不變，閥后的壓力為，閥前的壓力為指揮器底部氣室壓力升高，使指揮器下膜片的作用力大于彈簧壓力，促使擋板上移靠近噴嘴，噴嘴噴出氣量減少，調節閥上膜腔的壓力上升，膜頭內膜片上下壓差降低，調節閥關小，流過調節閥的氣體減少，閥后輸出壓力就逐漸下降直至原始給定壓力值。

若給定閥后壓力下降，則指揮器底部氣室壓力下降，使指揮器下膜片的作用力小于彈簧壓力，促使擋板下移離開噴嘴，噴嘴噴出氣量增加，調節閥上膜腔的壓力下降，膜頭內膜片上下壓差增大，調節閥開大，流過調節閥的氣體增加，閥后輸出壓力就逐漸上升直至原始給定壓力值。

自力式調節器的調節精度不高，但能滿足輸氣工藝要求。因此，輸氣站大量使用自力式壓力調節器來調節輸氣壓力。輸氣管線采用的是帶有緊急關斷、監控調壓、主調壓三級功能的自力式調壓閥。
