一、產品介紹

本閥主要應用于火力發電廠、水泥廠、化工、制藥的粉體物料氣力輸送系統中，主要用做氣力輸灰倉泵出料閥、平衡閥、排氣閥、排堵閥，也可用作管路切換閥和灰?guī)煨痘议y。本閥具有密封性能好、耐磨性強、啟動負荷小、卡灰及積灰現象少、使用壽命長的特點。

二、閥門型號

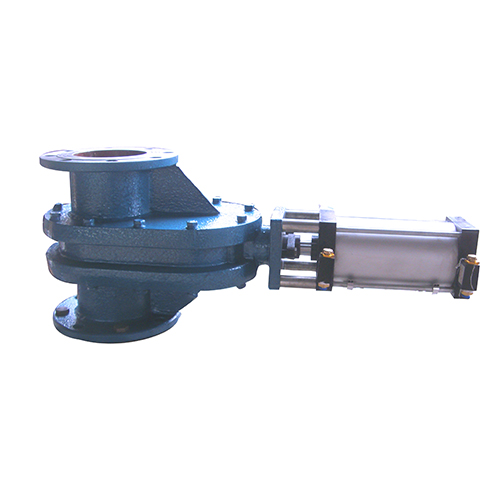

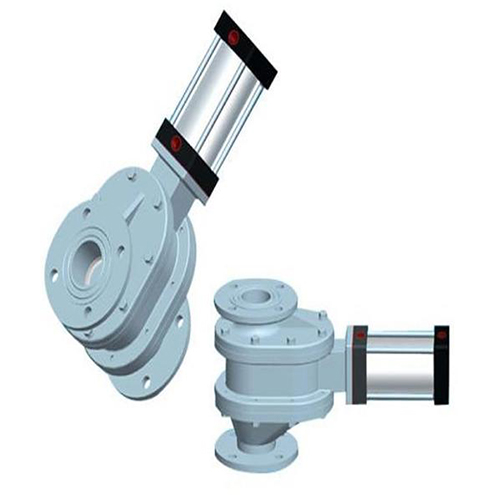

氣動雙插板閥?Z644H-10C、Z674H-10C；

閥門類型代號：“Z”表示往復滑動閘閥；

傳動形式代號：“6”表示氣動；

連接形式代號：“4”表示法蘭式連接、“7”表示對夾式；

傳動形式代號：“4”表示平行式雙閘板；??

密封面材代號：“H”表示硬質合金密封；

閥門公稱壓力：其數值是以“MPa”為單位的公稱壓力值的10或16倍；?

閥體材料代號：“C”表示碳鋼。

三、工作原理

本閥門采用除灰倉泵控制箱對其進行控制，當氣源進入執行器A口時，閥桿帶動閥板向下運動，閥門關閉。當氣源進入執行器B口時，閥桿帶動閥板向上運動，閥門開啟。閥板與閥座之間加裝彈簧，彈簧的彈力始終使閥板壓向閥座，保證閥門的密封性和穩定性，又允許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能夠有效的克服任何背壓變化對密封的影響與防止微小的顆粒介質進入兩密封面之間的縫隙。在閥門的開啟、關閉過程中，雙插板的閥板能產生自轉，進而使得密封面之間能夠產生研磨，也有效的起到了拋光作用，而且由于閥體對通道存在偏心的設計，在閥門開啟排卸粉體物料時，這樣會產生有效的渦流，形成的物料的旋渦，這樣閥板會自行清掃閥門內腔。所有的這些特點，使得這種閥門具有較長的使用壽命，為您的系統安全運行提供了可靠的保證。
