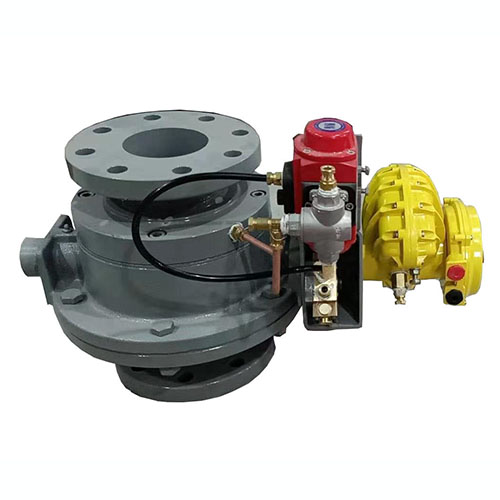

圓頂閥主要由閥體、球頂、頂板、拐臂、限位開關、氣缸等組成；在球頂兩側各置有一軸，球頂置放在這兩軸之間，并由其兩軸與軸承支撐，安裝在閥體上，軸與球頂通過彈性圓柱銷連接；一邊軸的軸端設有軸端擋圈，軸與軸端擋圈通過彈性圓柱銷連接；另一邊軸的軸端設有拐臂，軸與拐臂通過彈性圓柱銷連接；上支撐環密封圈置在上支撐環內，與上支撐環連成一體后置在下支撐環上，下支撐環置在閥體的上端面。

圓頂閥包括閥體、閥板、閥軸、密封圈、壓板、閥體上端部開有槽，槽內裝有密封圈，密封圈通過壓板固定在閥體上，密封圈為Ω形，密封圈內還有一支承環，支承環端部有一環形的槽，與密封圈形成一氣室，閥體上還開有一充氣孔，充氣孔與支承環上的氣孔相通。密封圈在未充氣時與閥板之間有1至2毫米的間隙。本產品的有益效果是閥門在充氣時實現密封，密封可靠，在啟閉過程中，閥板與密封圈無摩擦，使用壽命長。

圓頂閥目前廣泛應用于氣力輸送系統當中，他的特殊之處在于它能切斷進入壓力罐的物料或靜態物料柱的流動，然后關閉它以實現密封。因此，壓力罐的充裝率為99.9%，不需要依賴輸送罐的料位表，因此控制原理簡單可靠。

閥芯是一個球形圓頂。在切換過程中，克萊德球閥在閥芯與橡膠密封圈之間保持了約2mm的間隙，從而使閥芯和橡膠密封圈圍繞無武器門徑移動，其政策是防止閥芯與橡膠密封圈之間的摩擦，減少磨損。

特殊閥芯結構，能夠橫向切斷物料柱；高溫或特殊場合，采用不同材料的密封圈，具備內水冷功能；可承受溫度－208C ～＋4808C；元器件，氣缸，限位開關，電磁閥，壓力開關、密封圈，動作100萬次無故障。維修量小。

圓頂閥通常用于氣固兩相注入或輸送管道和罐體，以實現切斷或關閉的功能。當圓頂閥的密封腔為恒壓時，閥芯不與閥體和密封環接觸，閥門開關作用不會對各部件磨損。密封腔填充后，密封圈膨脹以實現密封，并將殘留在圓頂上的粉末擠壓到密封球體中，防止密封環和閥體在流動時的磨損。圓頂閥的密封圈安裝在閥體上，閥體是與圓頂閥芯接觸的部件，即使發生磨損，也便于拆卸、裝配和維護。在長期生產中，密封接觸面和穹頂會出現輕微磨損，但密封腔填充后，充氣密封環將自動補償磨損量，因此圓頂閥的磨損極限遠大于任何其他類型的閥門，密封效果更好，使用壽命更長。

無摩擦啟閉，開啟自如，不易卡澀，并且保證密封面在啟閉過程中無摩擦損耗；快速啟閉* 關閉后充氣密封，柔性密封圈在高壓作用下，僅僅貼住圓頂，其接合面呈帶狀，密封性能好；* 曲軸設計，閥門開啟時全截面通流，并保護圓頂密封面；* 自動監測密封氣壓并有報警功能，確保密封良好；
