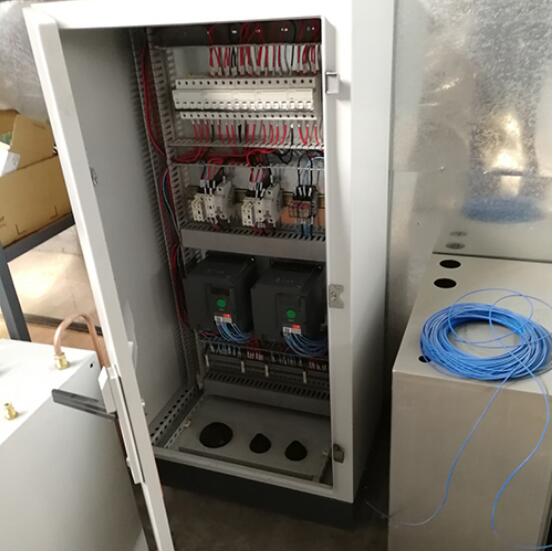

目前使用的變頻控制柜用于調節設備的工作頻率，降低能耗，并能順利啟動設備?？蓮V泛用于恒壓供水、空壓機、風機泵、中央空調、港口機械、機床、鍋爐、造紙機械、食品機械等的自動控制。那么你對變頻控制柜的布局考慮和安裝要求知道多少呢？下面為大家總結下。

布局考慮

1、為保證控制柜內所有設備接地良好，采用短粗接地線與公共場所或母線連接接地。任何與變頻器連接的控制裝置（如可編程控制器）都有公共接地，也應采用短粗線接地。使用扁平導體（如金屬網），因?yàn)樗诟哳l時具有低阻抗。

2、低壓控制柜單元、繼電器、接觸器采用熔斷器保護；當逆變器與電機的連接長度大于100m時，當逆變器的供電容量大于600kw/A或供電容量大于逆變器容量的10倍時，建議采用輸入輸出電抗器。

3、為保證控制柜內接觸器處于滅弧特性，交流接觸器采用阻容抑制器，直流接觸器繞組采用“續流”二極管。變阻器抑制器也非常有效。

4、如果設備在噪聲敏感環境中工作，可以使用電磁兼容濾波器來減少輻射干擾。同時，為了達到更佳效果，須保證過濾器與安裝板有良好的接觸。

5、電機電纜應與其他控制電纜線路分開，Zui小距離為500mm。同時，應避免平行于線路的電纜和控制電纜之間的長距離。如果控制電纜和電源電纜交叉，應盡可能呈90度布置。同時，電機電纜和控制電纜的屏蔽罩須用合適的卡子固定在安裝板上。

6、為了有效抑制電磁波的輻射和傳導，變頻電機電纜須采用屏蔽電纜，屏蔽層的導電率須至少為每相鐵芯導電率的1/10。

7、PLC變頻控制柜應配備零放電和保護接地棒組（PE）。接地棒組和PE導電棒須連接（銅排到銅排連接）。它們須靠近電纜密封套。附加地線組也由其他電纜（排）接地和保護。屏蔽母線用于保證所有電纜連接的屏蔽可靠性。它通過一根橫梁實現了大型金屬對金屬的連接。

8、帶顯示面板的操作不能安裝在電纜和帶線圈的設備附近，如電力電纜、接觸器、繼電器、電磁閥、變壓器等，因?yàn)樗鼈儠?huì)產生強磁場，影響儀表的測量精度。

9、電源組件（變壓器、驅動組件、負載電源等）和控制組件（繼電器控制、可編程控制器）須分開安裝。但是，它不適用于集成電源組件和控制組件的產品設計。逆變器和低阻濾波器的金屬外殼應與電氣柜連接，以減少高頻電流的影響。理想情況下，模塊應安裝在導電性良好的黑色金屬板上，金屬板應安裝在大型金屬平臺上。

10、控制柜的設計應注意電磁兼容的區域性原則，不同區域的設備布置不同。每個區域?qū)υ肼暟l(fā)射和抗擾度有不同的要求。該區域有金屬外殼，或使用接地隔離板隔離柜內空間。考慮到熱值，控制柜的風道應合理設計以排出氣流，避免柜內渦流和固定位置積灰。風機一般安裝在出風口附近，進風機安裝在下部，出風機安裝在機柜頂部。

11、根據控制柜內設備的防護等級，控制柜需考慮防塵防潮功能。一般設備主要用于：空調、風機、熱交換器、冷凝加熱器。根據機柜的大小，應同時選擇不同的電源設備。風機的選擇主要考慮柜內正常工作溫度、柜外環境溫度、一次風Zui大溫差、風機的通風量和含氣量。已知三個數據：溫度、換氣率、風量，得到空氣中所含的時間變化，然后通過計算溫差，得到實際通風量。選擇所需的風扇。一般在夜間，溫度會下降，因此會產生冷凝水，這取決于柜內的電路板，因此需要選擇相應的冷凝電阻加熱器來維持柜內的溫度。

河北變頻控制柜安裝基本要求

1、變頻柜安裝在中控柜內，變頻柜應垂直安裝，避免上下直接排氣，可能造成通風裝置停機。

2、變頻柜上下邊緣的距離、控制柜上下邊緣的距離或擋板與須安裝的大裝置的Zui小距離應大于150mm

3、如果需要拆下鍵盤，特別是用戶在使用鍵盤時，須用膠帶將變頻柜面板上的鍵盤孔密封或換上嚴格的口罩，以防大量灰塵進入變頻器。
