一、結構介紹：

      關于MD型輸送泵我們可以通過裝配圖、控制原理圖可以清楚的看出主MD泵由入口圓頂閥、排氣閥、主輸送空氣管路、流化空氣管路組成；付MD泵由入口圓頂閥、排氣圓頂閥、流化空氣管路組成；出口MD泵由入口圓頂閥、排氣閥、出口圓頂閥、流化空氣管路、泵后補氣管路組成；每臺MD泵設計有泵內高料位計，泵間管道設計有泵間補氣管路；在每個進氣管路上，有用于調整氣量的節流孔板；在每個進氣管路上，有用于氣流和防止灰倒流的逆止閥。

二、運行方式：

     在MD泵運行之前并且其他條件滿足時，當循環間隔時間到時或灰斗低料位觸發，所有進料圓頂閥通過相應的電磁閥線圈‘得電’后‘打開’。由于排氣閥和其使用同一個氣控閥，所以，排氣閥也同時打開。受重力的作用，灰斗內的積灰落入泵內。當落料定時器到時或泵內料位計觸發信號，在延時2秒后，所有入口閥和排氣閥通過相應的電磁閥線圈‘失電’后‘關閉’。當所有入口閥和排氣閥關閉并發回密封信號后，主輸送空氣閥和所有流化空氣閥通過相應的電磁閥線圈‘得電’后‘打開’，輸送空氣分別通過此2種管路進入輸送泵內。當輸送壓力低于設定的結束壓力（0.03MPa）后，延時20秒后，所有泵的主輸送空氣閥和流化空氣閥通過相應的電磁閥線圈失電關閉，此次的輸送結束。待條件滿足時,開始新的輸送循環。

三、系統特點：

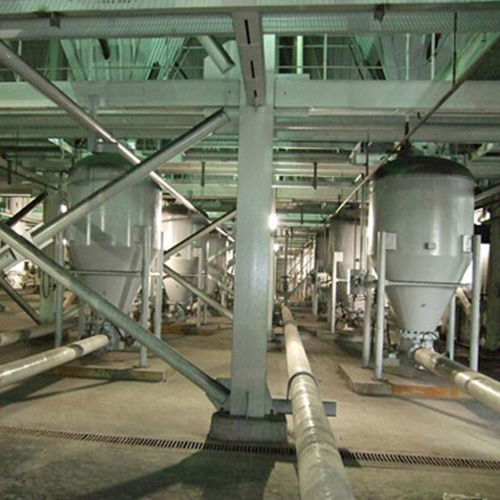

MD泵用于輸送干燥和流態的物料，管徑根據輸送距離、物料性質、系統出力進行綜合選擇。輸送能力大、灰氣比高、結構簡單。其物料流化充分,布置在電除塵器下對飛灰采用氣力輸送形式，可以進行1000米左右長距離的輸送。

四、規格說明

1：型號說明

MD泵的規格種類很多，多以A/B/C表示；例80/12/8 SCM泵。

A：該泵的容積，以立方英尺為單位?！?0’即為80立方英尺，約為2.3立方米。

B: 該泵的入口閥公稱尺寸,以英尺為單位。‘12’即為12英尺，為300毫米。

C：出口管道的尺寸，以英尺為單位。‘8’即為8英寸，為200毫米。

2：單泵出力計算（以重量計）

在滿泵輸送下，單個泵在滿泵的輸送重量為：（灰的重量）=（泵的容積）X（物料的容重）X（120%）
