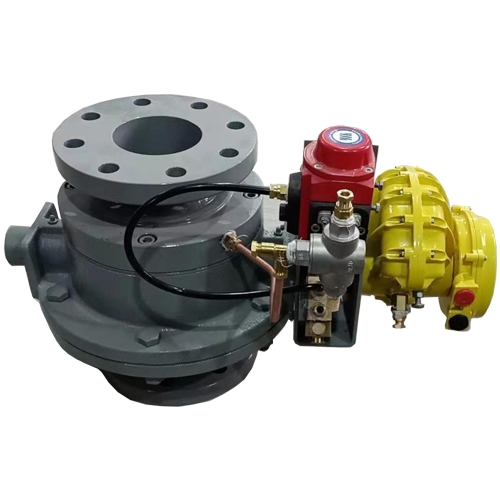

圓頂閥設計用于在輸送研磨材料的地方通過緊密的壓力密封來打開和關閉。在大多數情況下，閥門能夠通過靜態材料柱關閉和密封。這種帶充氣密封的圓頂閥使用時間更長，尤其是在輸送研磨材料時。世界上幾乎每個國家都在使用超過100000個圓頂閥。那么目前深受人們歡迎的高壓圓頂閥有著怎樣的優勢及設計特點？

優勢:

研磨材料–圓頂閥上的充氣密封提供持續磨損補償。如果您的流程包含泥漿，這一點尤其重要，散裝粉末顆粒、團塊或含塵氣體，導致閥座腐蝕和無效關閉。圓頂閥和充氣密封件由多種材料制成。材料涂層如聚四氟乙烯、碳化鎢和其他涂層也可以用來增加耐磨性和改善化學相容性。

壓降–壓差還會加速傳統閥座閥的閥座磨損。充氣密封提供持續的磨損補償。

高溫–高溫導致的膨脹也會妨礙閥座的持續動作。充氣式密封還可在高達662華氏度或350攝氏度的溫度范圍內提供持續補償。

關閉并密封–密封保護和圓頂刮環清除粘附在圓頂表面上影響密封性能的顆粒。

可靠性–圓頂閥的zhuanli和成熟設計優于傳統的氣動輸送閥。

設計特點

當密封沒有充氣到其壓力設定點時，可編程PLC將發出警報。

當閥門未達到其打開或關閉位置時，PLC將發出警報。

充氣密封件受到保護，沒有物料流。

相對簡單且非常堅固的設計，可移動部件非常少。

打開時，圓頂從物料流開口中移出，整個閥用于物料流。

圓頂閥工作原理：

當密封件放松（未充氣）時，圓頂部件關閉在閥座（密封件）下方，從而在閥座（密封件）和關閉構件（圓頂）之間形成受控間隙。

如果材料由于其特性，在圓頂構件移動到其閉合位置的作用下被拉入間隙，則允許材料通過或進入受控間隙。

在關閉位置，高壓空氣或其他氣體進入密封面背面和插入環之間的空間，使密封面膨脹到圓頂部件的周圍。

無論密封件的大小或形狀如何，圓頂閥密封圈都會將材料顆粒夾在圓頂表面上。

在打開閥之前，先將閥座放松，并在圓頂組件移動到其打開位置之前重新建立受控間隙。

密封件是一個松散的組件，通過一個插銷件和將頂板組件固定到主體的外部緊固件夾緊到位。密封條很容易取下進行檢查。
