一、氣動進料閥概述

氣動進料閥是集合于進料與截止性能為一體的氣動閥門，在打開進料口時使通道形成通路狀態，在關閉時此時也可將物料截止以實現其他的控制過程。他主要以利于倉泵的裝料與截止。該氣動進料閥需采用氣動執行機構并且能夠保證開啟、關閉靈活。更需要高密封性能。所以在閥門安裝的不同場合，不同的位置，還有閥門接收不同的物料，不同的溫度和不同的顆粒度都是要進行對系統選型，這樣一來才能保證閥門的安全穩定運行。

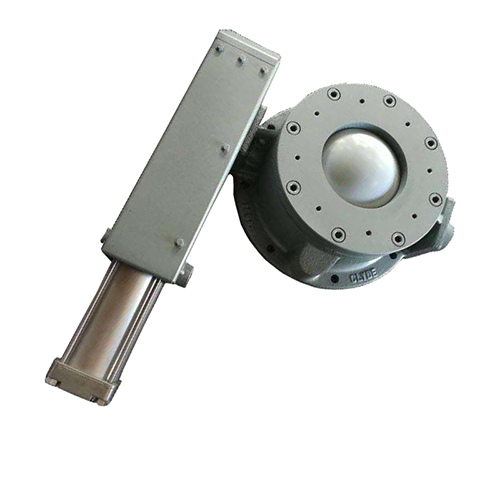

二、氣動圓頂閥

    圓頂閥是一種新型的快速起閉閥門，是目前國際上燃煤電廠輸灰系統中使用數量多、使用效果非常好的關鍵性閥門。主要應用于電力、冶金、化工、食品、制藥等領域氣力輸送系統中的干灰、干粉物料的進料口、出料口、排氣口、助吹口、排堵口及管道切換的開關控制。產品的優良性能在多年的市場運作中得到充分驗證，贏得了廣大客戶的信賴。

三、圓頂閥的特點

    1、啟閉靈活、閥芯無沖刷  圓頂閥在開關過程中，閥芯與特制的橡膠密封圈保持有0.8～1.5mm的間隙，閥芯動作時與密封圈無接觸、運行阻力小、轉動靈活、可靠，密封圈的使用壽命長；閥門開啟時，料口全流通無阻擋，避免了物料對閥芯的直接沖刷。

    2、密封嚴密、性能優良  圓頂閥的密封采用特制可充氣式橡膠密封圈，密封性好。當圓頂閥處于關閉狀態時，橡膠密封圈充氣、膨脹，緊緊包裹在球面閥芯上，形成一個非?？煽康拿芊猸h(huán)帶，密封嚴密，從而能有效截斷管道內物料的流動。

    3、選材考究、工藝科學  閥芯是圓頂閥的核心部件，根據使用工況的不同采用不同的耐磨材料，使產品具有耐磨、耐沖刷等特性；閥芯光滑堅硬的表面，保證了閥芯與橡膠密封圈的緊密接觸，實現了密封的可靠配置。

4、自動控制、運行可靠  圓頂閥的氣動執行器采用直行程氣缸或旋轉氣缸驅動，回轉輸出，性能可靠，輸出扭矩大，可滿足在惡劣工況條件下工作。

四、工作原理

    圓頂閥閥芯是一個球面圓頂，圓頂閥在開關過程中，閥芯與橡膠密封圈間保持有約2mm的間隙，使閥芯和橡膠密封圈可以以無接觸的方式運動，目的是使閥芯與橡膠密封圈之間不產生摩擦，減少磨損。圓頂閥的氣動執行元件為直行程雙作用氣缸，直接驅動圓頂閥轉動，有效的防止了灰塵進入其中造成磨損、泄漏等現象的發生。當圓頂閥處于關閉狀態時，橡膠密封圈充氣、膨脹，緊緊的壓在球面圓頂閥芯上，從而形成一個非?？煽康拿芊猸h(huán)帶，阻止了管道內物料的流動。

三、注意事項

     橡膠密封圈充氣壓力應保證在0.30～0.60MPa且高于輸送壓力0.15MPa，氣缸工作壓力0.45～0.65MPa，使用潔凈、干燥、無油壓縮空氣。

四、安裝、使用要點

1、安裝前應仔細閱讀本說明書，并核對閥門型號、通徑及技術參數。

2、嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道自先預留的閥門安裝距離應適應，法蘭兩邊加墊片。

3、兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻?qū)ΨQ。

4、該閥門出廠前已做調整和動態試驗，氣路已經連接完好。

5、該閥門主要易損件為密封圈和閥芯。
