一、產品介紹

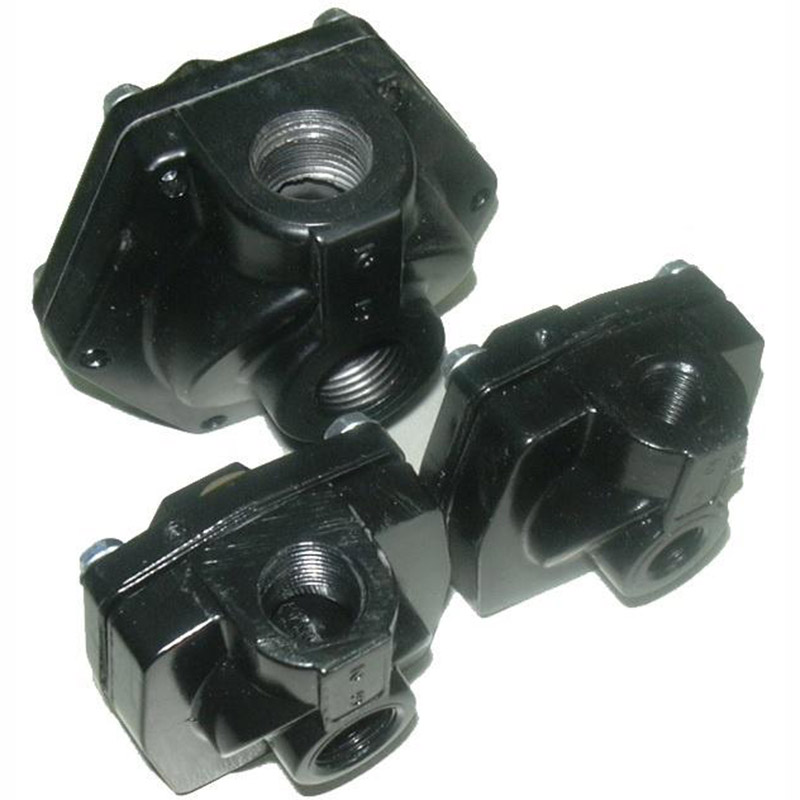

快速排氣閥是與氣缸配套使用的一種快速排氣裝置，顧名思義它就是將氣缸內的空氣能快速排出的一種原件。克萊德快速排氣閥A1084與圓頂閥氣缸進行配套使用，它采用螺紋連接方便安裝。其外部殼體為球墨鑄鐵QT450材質，內部有專用膜片進行配套組裝，其使用密封性已在漫長的現場使用中得到了充分的肯定。本快速排該閥一般安裝在靠近密封圈和氣缸的管路上，使密封圈和氣缸的反向空氣直接迅速排出，達到保護密封圈和氣缸快速換向的目的，適用于要求氣缸快速運動的場合。

二、結構介紹

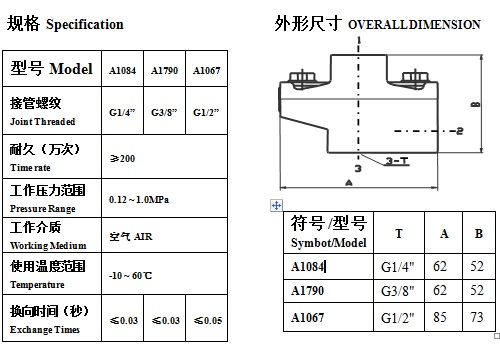

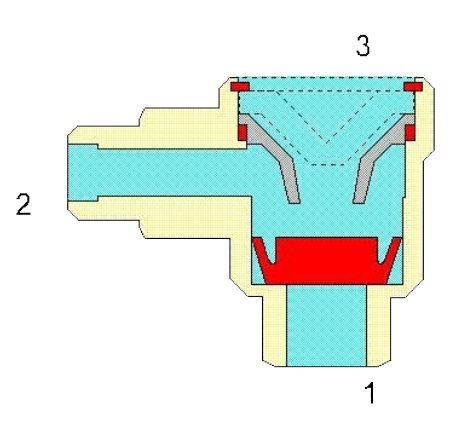

如上圖所示，快速排氣閥有三個口，分別為1、2、3。1口接氣源、2口接執行元件、3口通大氣。當1有壓縮空氣輸入時，推動閥芯右移，1與2形成通路，給執行元件供氣；當1無壓縮空氣輸入時，執行元件的氣體通過2使閥芯下移，堵住1和2的通路，從而形成2和3的通路，氣體通過3口快速排出?？炫砰y根據氣缸的不同配備不同類型的快速排氣閥，規格尺寸有三種：2分、3分、4分，可滿足不同種類大小的氣缸?？焖倥艢忾y常裝在換向閥和氣缸之間，使氣缸的排氣不用通過換向閥而快速排出。從而加快了氣缸往復運動速度，縮短了工作周期。

三、訂貨須知
