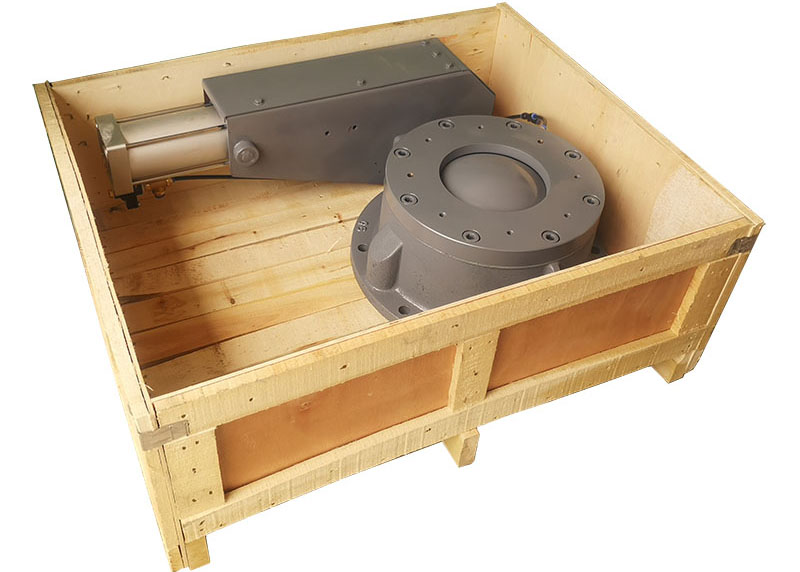

一、圓頂閥概述

圓頂閥是一種新型的快速關閉閥門，它采用的是國際上非常實用的氣封式結構，閥門啟閉是閥芯與可充氣密封圈之間無接觸配合，密封圈采用特殊配方橡膠制成，廣泛應用于粉狀物料的密封，是氣力輸送系統中的關鍵部分。

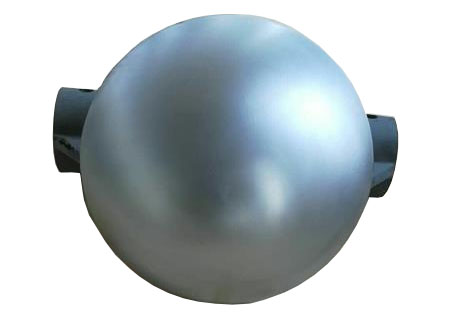

二、圓頂閥閥芯

圓頂閥閥芯是一個球面圓頂，圓頂閥在開關過程中，閥芯與橡膠密封圈間保持有約2mm的間隙，使閥芯與橡膠密封圈可以以無接觸的方式運動，目的是使閥芯與橡膠密封圈之間不產生磨擦，減少磨損。圓頂閥閥芯根據使用場合的不同，采用不同材料，表面進行不同硬化處理方式，利用閥芯光滑堅硬的表面，可保證與橡膠密封圈良好的緊密接觸，以確保密封的可靠。

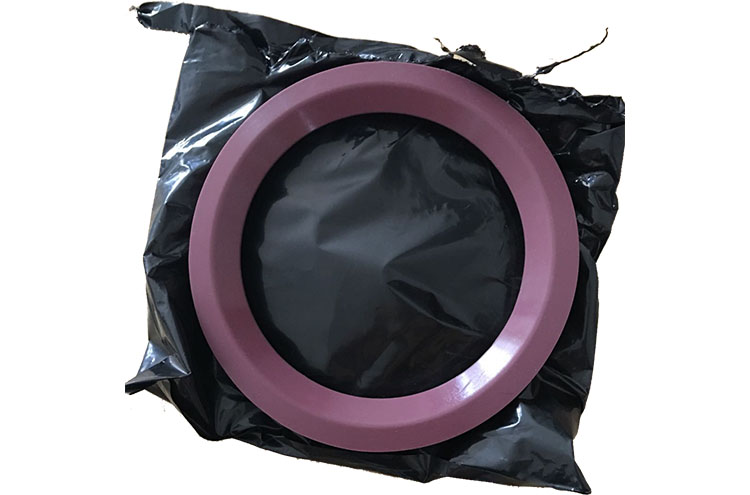

三、圓頂閥密封圈

橡膠密封圈采用特種橡膠制成，具有耐高溫、耐腐蝕、耐磨損、耐老化等特點，使用壽命長。閥門開啟時，料口全流通無阻擋。該閥適用于氣體、液體、半流體及固體粉末等物質。

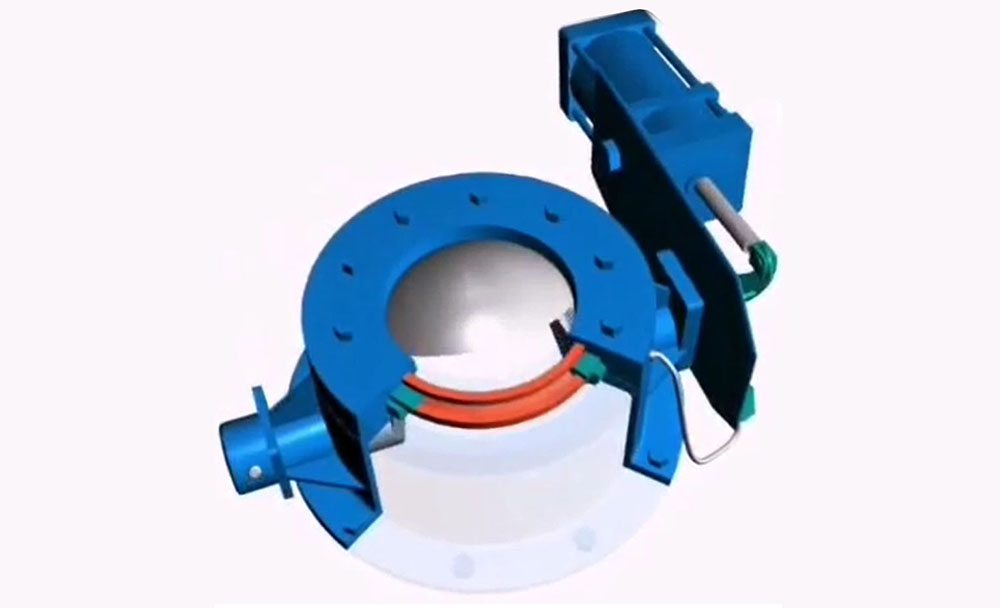

四、圓頂閥啟閉

圓頂閥在啟閉過程中的氣動執行元件為全密封式氣缸，它用來直接驅動圓頂閥閥芯以90°的角度轉動。進氣管路上配備有過濾器，它能夠有效地防止灰塵進入其中造成密封件磨損、泄漏等現象的發生。當圓頂閥處于關閉狀態時，橡膠密封圈充氣膨脹，緊緊地壓在球面圓頂閥芯上，從而形成一個非?？煽棵芊猸h(huán)帶，阻止了管道內物料的流動。當圓頂閥打開時密封圈先泄氣，閥芯與橡膠密封圈之間形成2mm的間隙時閥芯再轉動90°打開，此時的轉動球頂不會對密封圈產生摩擦。

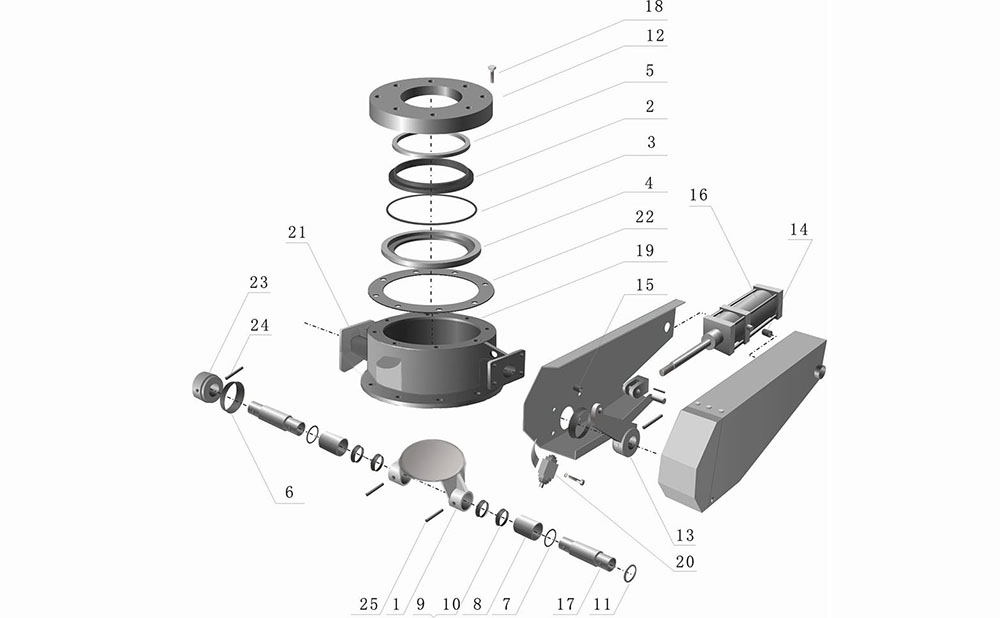

五、圓頂閥的組成

• 圓頂閥

• 兩位五通電磁閥

• 氣缸

• 壓力表

• 壓力開關

• 氣控限位開關

• 快速排氣閥

• 氣源管路

• 空氣過濾器

六、圓頂閥注意事項

橡膠密封圈充氣壓力應保證在0.40—0.60MPa且高于輸送壓力0.15MPa，氣缸工作壓力0.45—0.65MPa，使用潔凈、干燥、無油壓縮空氣。

七、圓頂閥安裝、使用要點

1、安裝前應仔細閱讀本說明書，并核對閥門型號、通徑及技術參數。

2、嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道預留的閥門安裝距離應適當，法蘭兩邊加墊片。

3、兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻對稱。

4、該閥門出廠前已經過調整和動態試驗，氣路連接完好。

為了保證您使用的需要，在訂貨時請詳細說明：閥門規格型號，零件材質，使橡膠密封圈充氣壓力應保證在0.40—0.60MPa且高于輸送壓力0.15MPa，氣缸工作壓力0.45-0.65MPa，使用潔凈、干燥、無油壓縮空氣。

八、  圓頂閥安裝、使用要點

1、安裝前應仔細閱讀本說明書，并核對閥門型號、通徑及技術參數。

2、嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道預留的閥門安裝距離應適當，法蘭兩邊加墊片。

3、兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻對稱。

4、該閥門出廠前已經過調整和動態試驗，氣路連接完好。

九、溫馨提示

為了保證您使用的需要，在訂貨時請詳細說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。

為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。

首先請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或對照以上尺寸圖自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始依據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們愿竭誠為您服務 。
